揚子X(jué)2手推式洗地機詳細說明
揚子YZ-X2手推式洗地機采用了電動助力的方式，操作起來更加省時省力，產品型號有拖線款、加液電瓶款和免維護電瓶款，產品型號更加豐富，并且價格區間合適，可以給客戶提供多種預算方案
一、產品參數
| 參數 | / |
| 吸水電機功率 | 550W |
| 刷盤電機功率 | 550W |
| 刷盤轉速 | 195Rpm |
| 長*寬*高 | 1200*800*1050MM |
| 清潔效率 | 2800㎡/h |
| 刷盤寬度 | 18寸/個 |
| 吸水扒寬度 | 800MM |
| 清水箱容量 | 50L |
| 污水箱容量 | 50L |
| 電瓶容量 | 12V100A*2 |
| 工作時間 | 2-3H |
| 整機重量 | 150KG |
| 價格 | 7960元 |

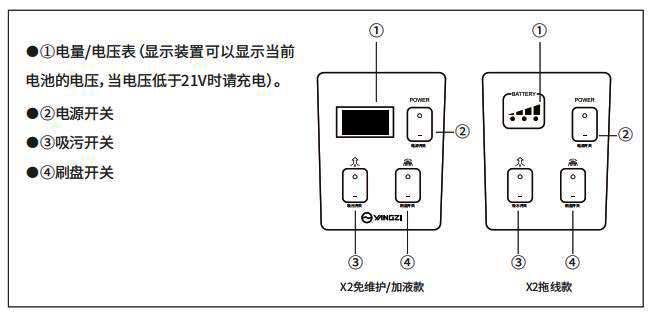

按鍵/面板
二、電瓶充電
- 充電插座線至少需要直徑4mm的電源線。
- 需注意：充電器放置平穩的平臺，注意防潮、防水、防摔。
- 每次充電必須保證充電時間14個小時以上。保證電池工作時電滿。
- 充電器搬運過程中 請勿用手拎電源線，以免接線頭松動。
三、水箱加水
機器使用前打開水箱蓋，向水箱注入干凈的清水，注意水質需干凈，防止堵塞水路。
當機器用于清洗環氧地坪地面時，需將普通刷盤換裝針盤加裝百潔墊進行清掃，可有效的保護地面磨損。
四、機器操作流程
啟動之前
在機器正常操作前，確認吸水扒已正確安裝，吸污水管插入吸水口。
-
第1步：擰下吸水趴十字旋鈕，通過提拉把手放下吸水趴擺尾支架； -
第2步:將吸水趴固定螺桿穿過三腳架孔位，用十字旋鈕擰緊； -
第3步：安裝污水吸水管。
吸水扒在出廠時，已調試好，安裝后即可使用！
電量顯示
- 打開電源總開關后，電壓表顯示電瓶電壓值，當電壓低于21V時，請先充電。
-
啟動機器
-
第1步：放下刷盤(若無法正常下降)； -

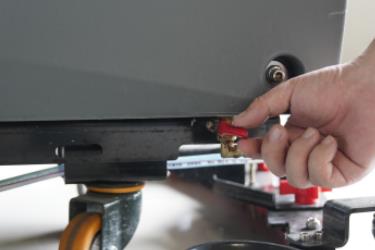

第2步：打開放水閥； -

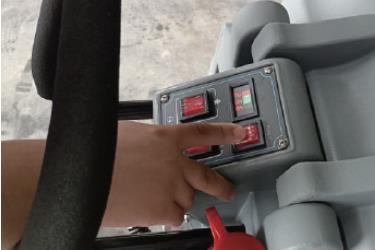

第3步：打開電源總開關，啟動刷盤開關按鈕、吸水電機開關按鈕 ； -

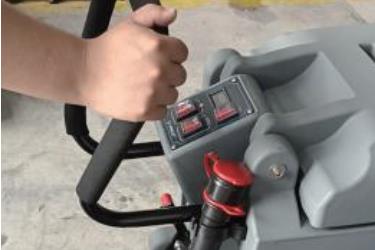

第4步：緊手把，保持勻速行駛。
機器停止
- 先關閉刷盤開關按鈕；
- 閉放水閥；
- 關閉吸水電機開關按鈕；
- 關閉總電源開關；

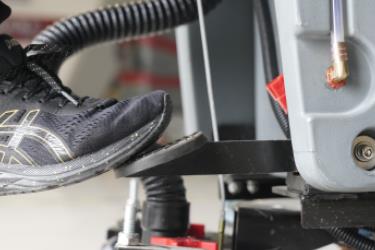

- 輕踩腳踏桿，抬起洗地刷盤；
- 通過提拉手把，提起吸水扒頭。
五、污水箱排放污水
- 關閉總電源，確保機器停止；
- 打開排污管蓋，實施放水；
- 污水箱可以適當用清水沖洗。
六、機器的保存及維護

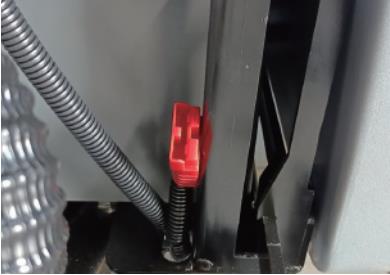

- 如果在30天內將不會使用該機器，將機器存放在干凈和干燥的地方，斷開電瓶連接器。
七、刷盤更換安裝與調節
- 將機器停放在平坦地面，關閉總電源開關，確保機器處于斷電狀態；
- 輕踩腳踏桿，保持刷盤抬起狀態；
- 正對刷盤方向，握住毛刷，向右旋轉，刷盤即可卸退；向左旋轉便可完成安裝。
注意：安裝時，確保法蘭盤對準刷盤扣孔眼。
- 針盤的換裝：針盤可通過我司經營平臺進行購買，具體換裝為將百潔墊放置在針盤底部，并使之與針盤貼合牢固，配合整齊。針盤安裝在機器上可參考上一條；
- 刷盤調節：當機器在清洗行駛過程中，出現左偏時，需松動方向螺桿；反之出現右偏時，需適當擰緊方向螺桿。
原理：動力平衡
吸水膠條更換安裝
- 將機器停放在平坦地面，關閉總電源開關，確保機器處于斷電狀態。
- 通過提拉手把放下吸水扒；逆向旋轉塑料手把后，取出吸水扒組件。
- 擰下吸水扒組件螺母，卸下吸水扒組件底板，取下吸水扒前、后膠條。
- 安裝吸水扒膠條。
第1步：將前膠條孔眼對準吸水扒塑料組件的凸起處；
第2步：將塑料組件固定在吸水扒鑄鋁底板上；
第3步：將后膠條孔眼對準吸水扒塑料組件到凸起處；
第4步：使用壓條兩端卡好；
第5步：擰緊螺母。
吸風電機維護與拆裝
- 機器日常使用后，請及時排放污水箱污水，防止水位過高，被吸入吸風電機，燒毀電機。
- 機器使用過程中，如果泡沫過多，建議使用消泡劑溶液，以防泡沫進入過濾網，進入吸風電機，引發電機燒毀。

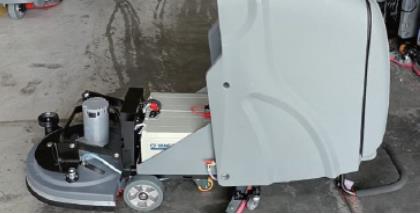

- 吸風電機拆卸：吸風電機固定于清水箱底部。取出前：
- 先放空機器清水，關閉總電源開關，保持機器斷電；
- 將清水箱后翻，拔出吸風電機對插口；
- 松動吸風電機固定螺帽，取出吸風電機即可。
洗地機常見問題分析表
| 問題 | 原因 | 處理方法 |
| 機器無法操作 | 電瓶沒電 | 電瓶充電 |
| 電瓶故障 | 更換電瓶 | |
| 電瓶接線松脫 | 擰緊電瓶接線 | |
| 主保險絲燒斷 | 更好保險絲 | |
| 刷盤電機不工作 | 刷頭升離地面 | 降下刷頭 |
| 刷盤電機電路斷路器觸發跳電 | 重設刷子電路斷路器按鈕 | |
| 主刷開關故障 | 請與服務中心聯絡 | |
| 馬達碳刷磨損 | 請與服務中心聯絡 | |
| 風機不工作 | 吸風電機噪音過大 | 請與服務中心聯絡 |
| 吸風電機燒毀 | 更換吸風電機 | |
| 碳刷磨損 | 請與服務中心聯絡 | |
| 少量或無水流出 | 清水箱放水閥或水管堵塞 | 清洗或更換清水箱放水閥 |
| 放水閥關閉 | 打開放水閥 | |
| 回收污水效率低 | 污水箱已滿 | 排干污水箱 |
| 吸水膠條磨損 | 更換吸水膠條 | |
| 吸風電機故障 | 更換吸風電機 | |
| 污水箱密封條損壞 | 更換密封條 | |
| 工作時間縮短(掉電太快) | 兩只電瓶電壓不相等 | 請與服務中心聯絡 |
| 電瓶充電故障 | 維修或更換充電器 |
通知：由于產品升級更新，頁面標識產品參數與實際有所差異，請以實物為準！
